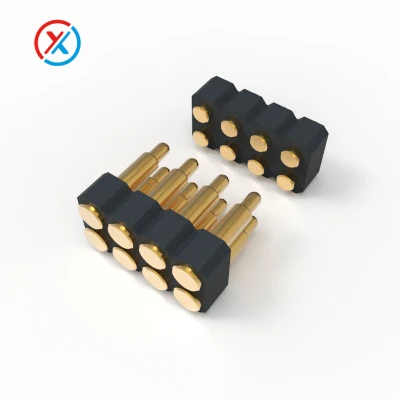

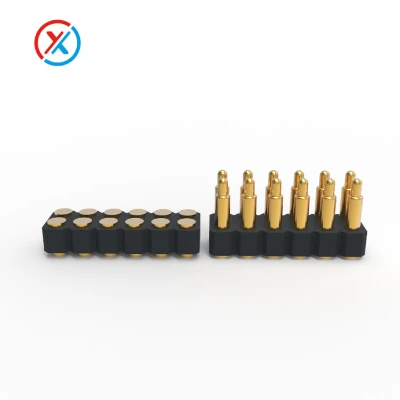

ಹೆಚ್ಚಿನ-ವಿಶ್ವಾಸಾರ್ಹತೆ ಪೊಗೊ ಪಿನ್ ಸಂಪರ್ಕ ಪ್ಯಾಡ್‌ಗಳುಗಟ್ಟಿಯಾದ ಚಿನ್ನದ ಲೇಪನ ಮತ್ತು ನಿಖರವಾದ ತಯಾರಿಕೆಯನ್ನು ಒಳಗೊಂಡಿರುತ್ತದೆ. ಧರಿಸಬಹುದಾದ{1}}ಸಾಧನ ಚಾರ್ಜಿಂಗ್ ಇಂಟರ್‌ಫೇಸ್‌ಗಳು, ವೈದ್ಯಕೀಯ ಡಯಾಗ್ನೋಸ್ಟಿಕ್ ಉಪಕರಣಗಳು, ಇಂಡಸ್ಟ್ರಿಯಲ್ ಟೆಸ್ಟ್ ಫಿಕ್ಚರ್‌ಗಳು ಮತ್ತು ಬೋರ್ಡ್-ಗೆ-ಬೋರ್ಡ್ ಇಂಟರ್‌ಕನೆಕ್ಟ್‌ಗಳಿಗೆ-ಸಾಮೂಹಿಕ ಉತ್ಪಾದನೆಯ ಮೂಲಕ ಮೂಲಮಾದರಿಯ ಮೂಲಕ ಯೋಜನೆಗಳನ್ನು ಬೆಂಬಲಿಸಲು ಸೂಕ್ತವಾಗಿದೆ.

ಏಕೆಪೊಗೊ ಪಿನ್ ಸಂಪರ್ಕ ಪ್ಯಾಡ್ವಿನ್ಯಾಸವು ವ್ಯವಸ್ಥೆಯ ವಿಶ್ವಾಸಾರ್ಹತೆಯನ್ನು ನಿರ್ಧರಿಸುತ್ತದೆ

ಸಂಯೋಗದ ಸಂಪರ್ಕ ಪ್ಯಾಡ್ ಅನ್ನು ದ್ವಿತೀಯ ಪರಿಗಣನೆಯಾಗಿ ಪರಿಗಣಿಸುವಾಗ ಹೆಚ್ಚಿನ ಎಂಜಿನಿಯರ್‌ಗಳು ಪೊಗೊ ಪಿನ್‌ನ ಮೇಲೆಯೇ ಕೇಂದ್ರೀಕರಿಸುತ್ತಾರೆ. ವಾಸ್ತವದಲ್ಲಿ, ಇಲ್ಲಿ ಆಗಾಗ್ಗೆ ವೈಫಲ್ಯಗಳು ಸಂಭವಿಸುತ್ತವೆ.

ಕಳೆದ 15 ವರ್ಷಗಳಲ್ಲಿ, ಹಲವಾರು ಯೋಜನೆಗಳಲ್ಲಿ ಒಂದೇ ರೀತಿಯ ವೈಫಲ್ಯದ ವಿಧಾನಗಳನ್ನು ನಾವು ಪದೇ ಪದೇ ಗಮನಿಸಿದ್ದೇವೆ:

ಯಾಂತ್ರಿಕ ತಪ್ಪು ಜೋಡಣೆ ಅಥವಾ ಆವರಣದ ಸಹಿಷ್ಣುತೆಗಳನ್ನು ಸರಿಹೊಂದಿಸಲು ತುಂಬಾ ಚಿಕ್ಕದಾಗಿರುವ ಪ್ಯಾಡ್‌ಗಳನ್ನು ಸಂಪರ್ಕಿಸಿ.

50,000 ಸಂಯೋಗದ ಚಕ್ರಗಳನ್ನು ತಡೆದುಕೊಳ್ಳುವ ನಿರೀಕ್ಷೆಯ ಉತ್ಪನ್ನಗಳಲ್ಲಿನ ವೆಚ್ಚವನ್ನು ಕಡಿಮೆ ಮಾಡಲು ಕಡಿಮೆ-ಗುಣಮಟ್ಟದ ಮೇಲ್ಮೈ ಪೂರ್ಣಗೊಳಿಸುವಿಕೆಗಳನ್ನು ಆಯ್ಕೆ ಮಾಡಲಾಗಿದೆ.

ತಾಪಮಾನ ಏರಿಕೆ ಮತ್ತು ಉಷ್ಣ ಪರಿಣಾಮಗಳನ್ನು ಪರಿಗಣಿಸದೆಯೇ ಹೆಚ್ಚಿನ-ಪ್ರಸ್ತುತ ಅನ್ವಯಗಳಿಗೆ ನೇರ ತಾಮ್ರದ{0}}ಲೇಪಿತ ಪ್ಯಾಡ್ ವಿನ್ಯಾಸಗಳನ್ನು ಬಳಸಲಾಗುತ್ತದೆ.

ಈ ಸಮಸ್ಯೆಗಳಲ್ಲಿ ಯಾವುದೂ ವಿಶೇಷವಾಗಿ ಸಂಕೀರ್ಣವಾಗಿಲ್ಲ. ಮೊದಲ ಮೂಲಮಾದರಿಯನ್ನು ನಿರ್ಮಿಸುವ ಮೊದಲು ಸರಿಯಾದ ವಿನ್ಯಾಸ ನಿರ್ಧಾರಗಳನ್ನು ಮಾಡುವುದು ಸವಾಲು, ನಂತರ ಸಮಸ್ಯೆಗಳನ್ನು ಸರಿಪಡಿಸಲು ಪ್ರಯತ್ನಿಸುವ ಬದಲು. ಇಲ್ಲಿಯೇ ಅನೇಕ ಯೋಜನೆಗಳು ಅನಗತ್ಯ ವಿಳಂಬ ಮತ್ತು ವೆಚ್ಚವನ್ನು ಉಂಟುಮಾಡುತ್ತವೆ.

ಈ ಪುಟವು ಈ ಯೋಜನೆಗಳಿಂದ ನಾವು ಕಲಿತ ಪಾಠಗಳನ್ನು ಸಾರಾಂಶಗೊಳಿಸುತ್ತದೆ, ಸಂಪರ್ಕ ಪ್ಯಾಡ್ ಆಯಾಮಗಳು, ಪ್ಲೇಟಿಂಗ್ ಆಯ್ಕೆ, ಪ್ರಸ್ತುತ-ಸಾಗಿಸುವ ಸಾಮರ್ಥ್ಯ ಮತ್ತು ಲೇಔಟ್ ಮಾರ್ಗಸೂಚಿಗಳನ್ನು ಒಳಗೊಂಡಿದೆ.

ಒಂದು ವಿಶ್ವಾಸಾರ್ಹ ಪೊಗೊ ಪಿನ್ ಸಂಪರ್ಕ ಪ್ಯಾಡ್ ಏನು ಮಾಡುತ್ತದೆ?

ವಿಶ್ವಾಸಾರ್ಹತೆಯು ಮೂರು ಪರಸ್ಪರ ಅಂಶಗಳ ಮೇಲೆ ಅವಲಂಬಿತವಾಗಿದೆ:ಯಾಂತ್ರಿಕ ಸ್ಥಿರತೆ, ಮೇಲ್ಮೈ ರಸಾಯನಶಾಸ್ತ್ರ ಮತ್ತು ಉಷ್ಣ ಅಂಚು. ಇತರರನ್ನು ನಿರ್ಲಕ್ಷಿಸುವಾಗ ಒಂದನ್ನು ಮಾತ್ರ ಆಪ್ಟಿಮೈಜ್ ಮಾಡುವುದು ಪರೀಕ್ಷೆಯಲ್ಲಿ ಉತ್ತೀರ್ಣರಾಗುವ ವಿನ್ಯಾಸಕ್ಕೆ ಕಾರಣವಾಗಬಹುದು ಆದರೆ ನೈಜ{1}}ಪ್ರಪಂಚದ ಬಳಕೆಯಲ್ಲಿ ವಿಫಲಗೊಳ್ಳುತ್ತದೆ.

ಯಾಂತ್ರಿಕ ಕಾರ್ಯಕ್ಷಮತೆ: ಸಂಪರ್ಕ ಬಲ ಮತ್ತು ಪ್ರಯಾಣ

ಸ್ಥಿರವಾದ ಕಡಿಮೆ ಸಂಪರ್ಕ ಪ್ರತಿರೋಧವು ಸಂಪೂರ್ಣ ಸಂಕೋಚನ ಸ್ಟ್ರೋಕ್ ಉದ್ದಕ್ಕೂ ಸ್ಥಿರವಾದ ಸಂಪರ್ಕ ಬಲದ ಅಗತ್ಯವಿದೆ. ಸ್ಟ್ಯಾಂಡರ್ಡ್ ಪೊಗೊ ಪಿನ್ ವಿನ್ಯಾಸಗಳು ಸಾಮಾನ್ಯವಾಗಿ ಒದಗಿಸುತ್ತವೆಸಂಪರ್ಕ ಬಲದ 30-150 gf(ಪಿನ್ ವ್ಯಾಸ ಮತ್ತು ಪ್ರಯಾಣವನ್ನು ಅವಲಂಬಿಸಿ), ಸಾಮಾನ್ಯವಾಗಿ ಸಂಪರ್ಕ ಪ್ರತಿರೋಧದೊಂದಿಗೆ25 mΩ ಕೆಳಗೆ.

ನಿರ್ಣಾಯಕ ಅಂಶವೆಂದರೆ ಸಂಪರ್ಕ ಪ್ರತಿರೋಧವು ರೇಖೀಯವಾಗಿ ಕುಸಿಯುವುದಿಲ್ಲ. ಬದಲಾಗಿ, ಇದು ಬಲದ ರೇಖೆಯ ತೀವ್ರತೆಯಲ್ಲಿ ತೀವ್ರವಾಗಿ ಏರುತ್ತದೆ. ಕನಿಷ್ಠ ಕಂಪ್ರೆಷನ್ ಮಿತಿಗೆ ಹತ್ತಿರದಲ್ಲಿ ಕಾರ್ಯನಿರ್ವಹಿಸುವ ವಿನ್ಯಾಸಗಳು ಉತ್ಪಾದನೆ ಮತ್ತು ಅಸೆಂಬ್ಲಿ ಸಹಿಷ್ಣುತೆಗಳಿಗೆ ನಿರ್ದಿಷ್ಟವಾಗಿ ಸೂಕ್ಷ್ಮವಾಗಿರುತ್ತವೆ.

ಹೆಚ್ಚಿನ-ಸೈಕಲ್ ಅಪ್ಲಿಕೇಶನ್‌ಗಳಿಗಾಗಿ-ಉದಾಹರಣೆಗೆ ICT ಪರೀಕ್ಷಾ ಫಿಕ್ಚರ್‌ಗಳು ಅಥವಾ ರೇಟ್ ಮಾಡಲಾದ ಚಾರ್ಜಿಂಗ್ ಡಾಕ್‌ಗಳು20,000 ಕ್ಕಿಂತ ಹೆಚ್ಚು ಸಂಯೋಗದ ಚಕ್ರಗಳು-a ವೈಪಿಂಗ್{0}}ಸಂಪರ್ಕ ವಿನ್ಯಾಸಹೆಚ್ಚಾಗಿ ಆದ್ಯತೆ ನೀಡಲಾಗುತ್ತದೆ. ಸಾಪೇಕ್ಷ ಸ್ಲೈಡಿಂಗ್ ಚಲನೆಯು ಪ್ರತಿ ಸಂಯೋಗದ ಚಕ್ರದಲ್ಲಿ ಮೇಲ್ಮೈ ಆಕ್ಸೈಡ್‌ಗಳನ್ನು ತೆಗೆದುಹಾಕಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ, ಇದು ಸಂಪೂರ್ಣವಾಗಿ ಸಂಕುಚಿತ ಸಂಪರ್ಕ ಇಂಟರ್ಫೇಸ್‌ಗಿಂತ ದೀರ್ಘ ಸೇವಾ ಜೀವನವನ್ನು ನೀಡುತ್ತದೆ.

ಮೇಲ್ಮೈ ರಸಾಯನಶಾಸ್ತ್ರ: ಪ್ಲೇಟಿಂಗ್ ಸ್ಟಾಕ್ ಆಯ್ಕೆ

ಪ್ಯಾಡ್ ಮೇಲ್ಮೈ ಮತ್ತು ಪಿನ್ ಪ್ಲಂಗರ್ ತುದಿಯು ಎಲೆಕ್ಟ್ರೋಕೆಮಿಕಲ್ ಜೋಡಿಯನ್ನು ರೂಪಿಸುತ್ತದೆ. ENIG ಪ್ಯಾಡ್‌ನಲ್ಲಿ ಅವುಗಳನ್ನು ಹೊಂದಿಕೆಯಾಗದಿರುವ - ಗಟ್ಟಿಯಾದ ಚಿನ್ನದ ಪಿನ್, ಉದಾಹರಣೆಗೆ - ಮೃದುವಾದ ಮೇಲ್ಮೈಯಲ್ಲಿ ಉಡುಗೆಯನ್ನು ವೇಗಗೊಳಿಸುತ್ತದೆ ಮತ್ತು ಕಾಲಾನಂತರದಲ್ಲಿ ಪ್ರತಿರೋಧವನ್ನು ಹೆಚ್ಚಿಸುವ ಕಸವನ್ನು ಸೃಷ್ಟಿಸುತ್ತದೆ.

ಕಾಂಟ್ಯಾಕ್ಟ್ ಪ್ಯಾಡ್‌ಗಳಿಗಾಗಿ ನಮ್ಮ ಸ್ಟ್ಯಾಂಡರ್ಡ್ ಪ್ಲೇಟಿಂಗ್ ಸ್ಟಾಕ್ ಎಲೆಕ್ಟ್ರೋಲೈಟಿಕ್ ಹಾರ್ಡ್ ಗೋಲ್ಡ್ (0.3-0.8 μm) ಅಡಿಯಲ್ಲಿ ನಿಕಲ್ ಡಿಫ್ಯೂಷನ್ ಬ್ಯಾರಿಯರ್ (3-5 μm) ಅನ್ನು ಬಳಸುತ್ತದೆ. ನಿಕಲ್ ತಾಮ್ರದ ತಲಾಧಾರಕ್ಕೆ ಚಿನ್ನದ ವಲಸೆಯನ್ನು ತಡೆಯುತ್ತದೆ; ಗಟ್ಟಿಯಾದ ಚಿನ್ನವು ಉಡುಗೆ ಪ್ರತಿರೋಧವನ್ನು ಒದಗಿಸುತ್ತದೆ. IEC 60512-6-4 ಪ್ರತಿ ವೇಗವರ್ಧಿತ ಜೀವನ ಪರೀಕ್ಷೆಯ ಅಡಿಯಲ್ಲಿ, ಪ್ರಮಾಣಿತ ಧರಿಸಬಹುದಾದ ಅಪ್ಲಿಕೇಶನ್‌ಗಳಿಗಾಗಿ 10,000 ಚಕ್ರಗಳ ಮೂಲಕ ಪ್ರತಿರೋಧ ವ್ಯತ್ಯಾಸವು 5% ಕ್ಕಿಂತ ಕಡಿಮೆ ಇರುತ್ತದೆ ಮತ್ತು ಹೆಚ್ಚಿನ ಸಹಿಷ್ಣುತೆಯ ಫಿಕ್ಚರ್ ಬಿಲ್ಡ್‌ಗಳಿಗಾಗಿ 1,00,000 ಚಕ್ರಗಳ ಮೂಲಕ - ಇವು ವಿಭಿನ್ನ ಶ್ರೇಣಿಯ ವಿಶೇಷಣಗಳೊಂದಿಗೆ ವಿಭಿನ್ನ ಉತ್ಪನ್ನಗಳಾಗಿವೆ.

ಉಷ್ಣ: ಪ್ರಸ್ತುತ ಸಾಮರ್ಥ್ಯ ಮತ್ತು ಡಿರೇಟಿಂಗ್

2 ಔನ್ಸ್ ತಾಮ್ರದ ಮೇಲೆ ಒಂದೇ ಬಾವಿ{0}}ವಿನ್ಯಾಸಗೊಳಿಸಲಾದ ಕಾಂಟ್ಯಾಕ್ಟ್ ಪ್ಯಾಡ್ 25 ಡಿಗ್ರಿ ಸುತ್ತುವರಿದ ತಾಪಮಾನದಲ್ಲಿ 30 ಡಿಗ್ರಿಗಿಂತ ಕಡಿಮೆ ತಾಪಮಾನದಲ್ಲಿ ನಿರಂತರವಾಗಿ 3–5 ಎ ಅನ್ನು ಸಾಗಿಸಬಹುದು. ಆದರೆ ಹೆಚ್ಚಿನ ಡೇಟಾಶೀಟ್‌ಗಳು ಅಂಗೀಕರಿಸುವುದಕ್ಕಿಂತ ಸುತ್ತುವರಿದ ತಾಪಮಾನವು ಹೆಚ್ಚು ಮುಖ್ಯವಾಗಿದೆ:

ಧರಿಸಬಹುದಾದ ಚಾರ್ಜಿಂಗ್ ಅಪ್ಲಿಕೇಶನ್‌ಗಳಿಗೆ 5 A ಗಿಂತ ಹೆಚ್ಚು ಡ್ರಾಯಿಂಗ್, ಸಮಾನಾಂತರ ಪ್ಯಾಡ್ ಕಾನ್ಫಿಗರೇಶನ್‌ಗಳು ಲೋಡ್ ಅನ್ನು ವಿತರಿಸುತ್ತವೆ ಮತ್ತು ಪ್ರತಿ{1}}ಪ್ಯಾಡ್ ಥರ್ಮಲ್ ಒತ್ತಡವನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ. ಪ್ರತಿ ಪ್ಯಾಡ್‌ಗೆ 3 A ಗಿಂತ ಹೆಚ್ಚಿನ ಯಾವುದೇ ವಿನ್ಯಾಸದಲ್ಲಿ DFM ವಿಮರ್ಶೆಯ ಸಮಯದಲ್ಲಿ ನಾವು ಥರ್ಮಲ್ ಸಿಮ್ಯುಲೇಶನ್ ಅನ್ನು ರನ್ ಮಾಡುತ್ತೇವೆ.

PCB ಪೊಗೊ ಪಿನ್ ಪ್ಯಾಡ್ ಲೇಔಟ್: ಗಾತ್ರ ಮತ್ತು ಅಂತರ ನಿಯಮಗಳು

ಪೊಗೊ ಪಿನ್ ಲ್ಯಾಂಡಿಂಗ್ ಪ್ಯಾಡ್ ಗಾತ್ರವು ನಿಮ್ಮ ವಸತಿ, PCB ಫ್ಯಾಬ್ರಿಕೇಶನ್ ಮತ್ತು ಯಾಂತ್ರಿಕ ಜೋಡಣೆ ವ್ಯವಸ್ಥೆಯ ಸಂಪೂರ್ಣ ಸಹಿಷ್ಣುತೆಯ ಸ್ಟಾಕ್‌ನಾದ್ಯಂತ ಪಿನ್ ವಿಶ್ವಾಸಾರ್ಹ ಸಂಪರ್ಕವನ್ನು ಮಾಡುತ್ತದೆಯೇ ಎಂಬುದನ್ನು ನಿರ್ಧರಿಸುತ್ತದೆ. ಕಡಿಮೆಗೊಳಿಸುವಿಕೆಯು ಮಧ್ಯಂತರ ಸಂಪರ್ಕವನ್ನು ಉಂಟುಮಾಡುತ್ತದೆ; ಅತಿಗಾತ್ರಗೊಳಿಸುವಿಕೆಯು ಬೋರ್ಡ್ ಜಾಗವನ್ನು ವ್ಯರ್ಥ ಮಾಡುತ್ತದೆ ಮತ್ತು ದಟ್ಟವಾದ ವಿನ್ಯಾಸಗಳಲ್ಲಿ ಸಿಗ್ನಲ್ ಸಮಗ್ರತೆಯ ಸಮಸ್ಯೆಗಳನ್ನು ಸೃಷ್ಟಿಸುತ್ತದೆ.

ಶಿಫಾರಸು ಮಾಡಲಾದ ಪ್ಯಾಡ್ ಆಯಾಮಗಳು

ಪ್ಯಾಡ್ ವ್ಯಾಸದ ಶಿಫಾರಸು ± 0.1 mm PCB ಫ್ಯಾಬ್ರಿಕೇಶನ್ ಟಾಲರೆನ್ಸ್ ಜೊತೆಗೆ ಸ್ನ್ಯಾಪ್-ಫಿಟ್ ಅಥವಾ ಮ್ಯಾಗ್ನೆಟಿಕ್{2}}ಜೋಡಣೆ ಹೌಸಿಂಗ್‌ಗಳಲ್ಲಿ ವಿಶಿಷ್ಟವಾದ ಮೆಕ್ಯಾನಿಕಲ್ ಫ್ಲೋಟ್‌ಗೆ ಕಾರಣವಾಗುತ್ತದೆ. ನಿಮ್ಮ ವಸತಿಯು ನಿಖರವಾದ ಜೋಡಣೆಯ ಪಿನ್ ಅಥವಾ ಡೋವೆಲ್ ಅನ್ನು ಬಳಸಿದರೆ, ನೀವು ಈ ಸಹಿಷ್ಣುತೆಗಳನ್ನು ಬಿಗಿಗೊಳಿಸಬಹುದು - ನಿಮ್ಮ ವಸತಿ ರೇಖಾಚಿತ್ರದೊಂದಿಗೆ ನಮ್ಮನ್ನು ಸಂಪರ್ಕಿಸಿ ಮತ್ತು ನಾವು ಸಲಹೆ ನೀಡುತ್ತೇವೆ.

ಸಾಮಾನ್ಯ ವೈಫಲ್ಯಗಳನ್ನು ತಡೆಯುವ ಲೇಔಟ್ ಅಭ್ಯಾಸಗಳು

ಪ್ರತ್ಯೇಕವಾದ ಪ್ಯಾಡ್ಗಳು, ತಾಮ್ರವನ್ನು ಪ್ರವಾಹ ಮಾಡಿಲ್ಲ.ಥರ್ಮಲ್ ರಿಲೀಫ್ ಇಲ್ಲದೆ ನೇರವಾಗಿ ತಾಮ್ರದ ಸುರಿಯುವಿಕೆಗೆ ಪ್ಯಾಡ್‌ಗಳನ್ನು ಸಂಪರ್ಕಿಸುವುದು ಬೆಸುಗೆ ಹಾಕುವಿಕೆಯನ್ನು ಗಟ್ಟಿಗೊಳಿಸುತ್ತದೆ ಮತ್ತು ತೆಳುವಾದ ಬೋರ್ಡ್‌ಗಳನ್ನು ವಾರ್ಪ್ ಮಾಡುವ ಅಸಮ ತಾಪನವನ್ನು ಉಂಟುಮಾಡಬಹುದು. ಅಗತ್ಯವಿರುವಲ್ಲಿ ಶಾಖವನ್ನು ಹರಡಲು ವಯಾಸ್ನೊಂದಿಗೆ ಪ್ರತ್ಯೇಕವಾದ ಪ್ಯಾಡ್ಗಳನ್ನು ಬಳಸಿ.

5,000 ಸೈಕಲ್‌ಗಳಿಗಿಂತ ಹೆಚ್ಚಿನ ದರದ ಯಾವುದೇ ಪ್ಯಾಡ್‌ಗೆ ಗಟ್ಟಿಯಾದ ಚಿನ್ನ.ENIG ಬೆಸುಗೆ ಹಾಕಬಲ್ಲದು ಮತ್ತು ವೆಚ್ಚದ-ಪರಿಣಾಮಕಾರಿಯಾಗಿದೆ ಆದರೆ ಯಾಂತ್ರಿಕ ಸಂಪರ್ಕದಲ್ಲಿ ವೇಗವಾಗಿ ಧರಿಸುತ್ತದೆ. ಚಿನ್ನವು ಧರಿಸಿದ ನಂತರ ENIG ಬಹಿರಂಗಪಡಿಸುವ ನಿಕಲ್ ಪದರವು ಚಿನ್ನಕ್ಕಿಂತ ಗಟ್ಟಿಯಾಗಿರುತ್ತದೆ - ಸಂಪರ್ಕ ಪ್ರತಿರೋಧವು ಹೆಚ್ಚಾಗುತ್ತದೆ ಮತ್ತು ಅನಿರೀಕ್ಷಿತವಾಗುತ್ತದೆ. ಸಂಪರ್ಕಗಳು ಅಥವಾ ಪರೀಕ್ಷಾ ಫಿಕ್ಚರ್‌ಗಳನ್ನು ಚಾರ್ಜ್ ಮಾಡಲು, ಬೋರ್ಡ್ ಫ್ಯಾಬ್ರಿಕೇಶನ್ ಹಂತದಲ್ಲಿ ಎಲೆಕ್ಟ್ರೋಲೈಟಿಕ್ ಗಟ್ಟಿಯಾದ ಚಿನ್ನವನ್ನು ಸೂಚಿಸಿ.

ಹೆಚ್ಚಿನ ಆವರ್ತನದಲ್ಲಿ-ಹೊರ ವಲಯಗಳು ಹೆಚ್ಚು ಮುಖ್ಯವಾಗಿರುತ್ತದೆ.DC ಅಥವಾ ಕಡಿಮೆ ಆವರ್ತನದಲ್ಲಿ, ಸಿಗ್ನಲ್‌ನ ನಡುವೆ-0.3 mm ಇರಿಸಿಕೊಳ್ಳಲು-ಸಂಪರ್ಕ ಪ್ಯಾಡ್‌ಗಳನ್ನು ಸಾಗಿಸುವುದು ಹೆಚ್ಚಿನ ಅಪ್ಲಿಕೇಶನ್‌ಗಳಿಗೆ ಸಾಕಾಗುತ್ತದೆ. 1 GHz ಮೇಲೆ, ಇರಿಸು{5}}ಹೆಚ್ಚಿಸಿ ಮತ್ತು ಕ್ರಾಸ್‌ಸ್ಟಾಕ್ ಅನ್ನು ನಿರ್ವಹಿಸಲು ಪ್ಯಾಡ್‌ಗಳ ನಡುವೆ ಗ್ರೌಂಡ್ ಫಿಲ್ ಸೇರಿಸಿ. ನಿಮ್ಮ ವಿನ್ಯಾಸ ಪ್ಯಾಕೇಜ್‌ನಲ್ಲಿ ಇದನ್ನು ಫ್ಲ್ಯಾಗ್ ಮಾಡಿ ಮತ್ತು ಗರ್ಬರ್ ಪರಿಶೀಲನೆಯ ಸಮಯದಲ್ಲಿ ನಾವು ಅದನ್ನು ಪರಿಶೀಲಿಸುತ್ತೇವೆ.

ಪ್ರಸ್ತುತ ಒಯ್ಯುವ ಪ್ಯಾಡ್‌ಗಳಿಗಾಗಿ ಪ್ಲೇಸ್‌ಮೆಂಟ್ ಮೂಲಕ-.2 A ಗಿಂತ ಹೆಚ್ಚು ಒಯ್ಯುವ ಪ್ಯಾಡ್‌ಗಳಿಗಾಗಿ, ಬೋರ್ಡ್‌ನ ಎದುರು ಭಾಗಕ್ಕೆ ಅಥವಾ ಗ್ರೌಂಡ್/ಪವರ್ ಪ್ಲೇನ್‌ಗೆ ಥರ್ಮಲ್ ವಯಾಸ್ ಅನ್ನು ಸೇರಿಸಿ. ಒಂದು 0.3 ಮಿಮೀ ಮೂಲಕ 3 ಎ ಪ್ಯಾಡ್‌ಗೆ ಸರಿಸುಮಾರು 0.5 ಎ - ಅನ್ನು ಒಯ್ಯುತ್ತದೆ, ಪ್ಯಾಡ್ ಹೆಜ್ಜೆಗುರುತಿನೊಳಗೆ ಕ್ಲಸ್ಟರ್ ಮಾಡಲಾದ ಕನಿಷ್ಠ 6–8 ವಯಾಸ್‌ಗಳ ಯೋಜನೆ.

ನಿಮ್ಮ ಅಪ್ಲಿಕೇಶನ್‌ಗೆ ಸರಿಯಾದ ಲೇಪನವನ್ನು ಆರಿಸುವುದು

ತಪ್ಪು ಲೇಪನ ಆಯ್ಕೆಯು ತಕ್ಷಣವೇ ವಿಫಲವಾಗುವುದಿಲ್ಲ - ಸಾಧನವು ಈಗಾಗಲೇ ಕ್ಷೇತ್ರದಲ್ಲಿದ್ದಾಗ ಅದು 3,000 ಚಕ್ರಗಳಲ್ಲಿ ವಿಫಲಗೊಳ್ಳುತ್ತದೆ. ನಿಮ್ಮ ನಿಜವಾದ ಬಳಕೆಯ ಪ್ರಕರಣಕ್ಕೆ ಲೇಪನವನ್ನು ಹೇಗೆ ಹೊಂದಿಸುವುದು ಎಂಬುದು ಇಲ್ಲಿದೆ.

ಎಲೆಕ್ಟ್ರೋಲೈಟಿಕ್ ಗಟ್ಟಿಯಾದ ಚಿನ್ನ

ಇದಕ್ಕಾಗಿ ಉತ್ತಮವಾದದ್ದು: ಧರಿಸಬಹುದಾದ ಚಾರ್ಜಿಂಗ್ ಸಂಪರ್ಕಗಳು, ವೈದ್ಯಕೀಯ ಸಾಧನದ ಇಂಟರ್‌ಫೇಸ್‌ಗಳು, ಹೈ-ಸೈಕಲ್ ಟೆಸ್ಟ್ ಫಿಕ್ಚರ್‌ಗಳು, 5,000 ಸಂಯೋಗ ಚಕ್ರಗಳಿಗಿಂತ ಹೆಚ್ಚಿನ ಯಾವುದೇ ಅಪ್ಲಿಕೇಶನ್.

ದಪ್ಪದ ಶ್ರೇಣಿ: ನಿಕಲ್ ತಡೆಗೋಡೆಯ ಮೇಲೆ 0.3-1.0 μm. ಮೃದುವಾದ ಚಿನ್ನಕ್ಕಿಂತ ಗಟ್ಟಿಯಾಗಿರುತ್ತದೆ (ನಾಪ್ ಗಡಸುತನ 130–200 HK vs. 60–90 HK ಮೃದುವಾದ ಚಿನ್ನಕ್ಕಾಗಿ), ಇದು ಜೀವನವನ್ನು ಧರಿಸುವುದನ್ನು ನೇರವಾಗಿ ಅನುವಾದಿಸುತ್ತದೆ. ವ್ಯಾಪಾರವು ಬೆಸುಗೆ ಹಾಕುವ ಸಾಮರ್ಥ್ಯ - ಗಟ್ಟಿಯಾದ ಚಿನ್ನವು ತರಂಗ ಅಥವಾ ರಿಫ್ಲೋ ಬೆಸುಗೆ ಹಾಕುವ ಪ್ರದೇಶಗಳಿಗೆ ಸೂಕ್ತವಲ್ಲ.

ENIG (ವಿದ್ಯುತ್ರಹಿತ ನಿಕಲ್ / ಇಮ್ಮರ್ಶನ್ ಚಿನ್ನ)

ಇದಕ್ಕಾಗಿ ಉತ್ತಮ: ಬೆಸುಗೆ ಹಾಕುವಿಕೆ ಮತ್ತು ಸಾಂದರ್ಭಿಕ ಯಾಂತ್ರಿಕ ಸಂಪರ್ಕ, ಕಡಿಮೆ-ಸೈಕಲ್ ಅಪ್ಲಿಕೇಶನ್‌ಗಳು (3,000 ಒಳಸೇರಿಸುವಿಕೆಗಳ ಅಡಿಯಲ್ಲಿ), ವೆಚ್ಚದ-ಸೂಕ್ಷ್ಮ ವಿನ್ಯಾಸಗಳೆರಡೂ ಅಗತ್ಯವಿರುವ ಮಿಶ್ರ ಕಾರ್ಯದ ಪ್ಯಾಡ್‌ಗಳು.

ENIG ನಲ್ಲಿನ ಇಮ್ಮರ್ಶನ್ ಚಿನ್ನದ ಪದರವು ತುಂಬಾ ತೆಳುವಾಗಿರುತ್ತದೆ (0.05–0.1 μm) ಮತ್ತು ಪುನರಾವರ್ತಿತ ಸಂಪರ್ಕದೊಂದಿಗೆ ಧರಿಸಲಾಗುತ್ತದೆ. ಒಮ್ಮೆ ನಿಕಲ್ ತೆರೆದುಕೊಂಡರೆ, ಸಂಪರ್ಕ ಪ್ರತಿರೋಧವು ಹೆಚ್ಚಾಗುತ್ತದೆ ಎಂದು ನಿರೀಕ್ಷಿಸಿ. ಪ್ರತಿದಿನ ಚಾರ್ಜ್ ಮಾಡುವ ಸ್ಮಾರ್ಟ್ ವಾಚ್‌ಗೆ, ಇದು ಬಳಕೆಯ ಒಂದು ವರ್ಷದೊಳಗೆ ಸಮಸ್ಯೆಯಾಗಿದೆ. ಪ್ರತಿ ಶಿಫ್ಟ್‌ಗೆ ಒಮ್ಮೆ ಡಾಕ್ ಮಾಡುವ ಬಾರ್‌ಕೋಡ್ ಸ್ಕ್ಯಾನರ್‌ಗಾಗಿ, ಇದು ಸ್ವೀಕಾರಾರ್ಹವಾಗಿದೆ.

ಎನೆಪಿಗ್

ಇದಕ್ಕಾಗಿ ಉತ್ತಮವಾದದ್ದು: ಒಂದೇ ಪ್ಯಾಡ್‌ನಲ್ಲಿ ವಿಶ್ವಾಸಾರ್ಹ ಯಾಂತ್ರಿಕ ಸಂಪರ್ಕ ಮತ್ತು ಉತ್ತಮ ಬೆಸುಗೆ ಎರಡೂ ಅಗತ್ಯವಿರುವ ಅಪ್ಲಿಕೇಶನ್‌ಗಳು - ಸಾಮಾನ್ಯವಾಗಿ ವೈದ್ಯಕೀಯ ಸಾಧನಗಳಲ್ಲಿ ಪ್ಯಾಡ್ ಚಾರ್ಜಿಂಗ್ ಮತ್ತು ಪರೀಕ್ಷಾ ಪಾಯಿಂಟ್ ಕಾರ್ಯ ಎರಡನ್ನೂ ಪೂರೈಸುತ್ತದೆ. ENIG ಗಿಂತ ಹೆಚ್ಚು ದುಬಾರಿಯಾಗಿದೆ, ಪ್ಯಾಡ್ ಡಬಲ್ ಡ್ಯೂಟಿ ಮಾಡಬೇಕಾದಾಗ ಅದು ಯೋಗ್ಯವಾಗಿರುತ್ತದೆ.

ಬೆಳ್ಳಿಯ ಲೇಪನ

ಇದಕ್ಕಾಗಿ ಉತ್ತಮವಾದದ್ದು: ವೆಚ್ಚದ-ಸೂಕ್ಷ್ಮ DC ಪವರ್ ಸಂಪರ್ಕಗಳು ಕಠಿಣವಲ್ಲದ ಪರಿಸರದಲ್ಲಿ, ಚರ್ಮದ-ಪರಿಣಾಮ ವಾಹಕತೆ ಮುಖ್ಯವಾದ RF ಸಂಪರ್ಕಗಳು. ಆರ್ದ್ರತೆ ಅಥವಾ ಗಂಧಕವನ್ನು ಹೊಂದಿರುವ ಪರಿಸರದಲ್ಲಿ ಬೆಳ್ಳಿ ಮಬ್ಬಾಗುತ್ತದೆ, ಇದು ಸಂಪರ್ಕ ಪ್ರತಿರೋಧವನ್ನು ಹೆಚ್ಚಿಸುತ್ತದೆ. ಹೊರಾಂಗಣ ಅಥವಾ ವೈದ್ಯಕೀಯ ಅಪ್ಲಿಕೇಶನ್‌ಗಳಿಗೆ ಶಿಫಾರಸು ಮಾಡಲಾಗಿಲ್ಲ.

PCB ಕಾಂಟ್ಯಾಕ್ಟ್ ಪ್ಯಾಡ್ ಕರೆಂಟ್ ಹ್ಯಾಂಡ್ಲಿಂಗ್: ಥರ್ಮಲ್ ಮಾರ್ಜಿನ್‌ಗಾಗಿ ವಿನ್ಯಾಸ

I²R ತಾಪನ ಮಾದರಿಯು ಸರಳವಾಗಿದೆ: ವಿದ್ಯುತ್ ಪ್ರಸರಣವು ಪ್ರಸ್ತುತ ವರ್ಗದ ಸಮಯದ ಪ್ರತಿರೋಧಕ್ಕೆ ಸಮನಾಗಿರುತ್ತದೆ. 3 A ಹೊತ್ತೊಯ್ಯುವ 25 mΩ ಸಂಪರ್ಕ ಪ್ಯಾಡ್‌ಗೆ, ಅದು 225 mW - ಬಹಳ ಸಣ್ಣ ಪ್ರದೇಶದಲ್ಲಿ ಕೇಂದ್ರೀಕೃತವಾಗಿದೆ. ಆ ಪ್ಯಾಡ್‌ನಿಂದ ಆಂಬಿಯೆಂಟ್‌ಗೆ ಥರ್ಮಲ್ ಪಥವು ತಾಪಮಾನ ಏರಿಕೆಯು ನಿರ್ದಿಷ್ಟತೆಯೊಳಗೆ ಇರುತ್ತದೆಯೇ ಎಂಬುದನ್ನು ನಿರ್ಧರಿಸುತ್ತದೆ.

ಪ್ರಸ್ತುತ ಸಾಮರ್ಥ್ಯದ ಮೇಲೆ ಪರಿಣಾಮ ಬೀರುವ ಅಂಶಗಳು

ತಾಮ್ರದ ತೂಕ.1 oz ತಾಮ್ರ (35 μm) ಪ್ರಮಾಣಿತವಾಗಿದೆ; 2 oz (70 μm) ಅಡ್ಡ -ವಿಭಾಗದ ಪ್ರದೇಶವನ್ನು ಸರಿಸುಮಾರು ದ್ವಿಗುಣಗೊಳಿಸುತ್ತದೆ ಮತ್ತು ಪ್ರತಿರೋಧವನ್ನು ~50% ಕಡಿಮೆ ಮಾಡುತ್ತದೆ. 3 A ಮೇಲಿನ ಪ್ಯಾಡ್‌ಗಳಿಗಾಗಿ, 2 oz ತಾಮ್ರವನ್ನು ಸೂಚಿಸಿ ಅಥವಾ ಸಮಾನಾಂತರವಾಗಿ ಬಹು ಪ್ಯಾಡ್‌ಗಳನ್ನು ಬಳಸಿ.

ಪ್ಯಾಡ್ ಪ್ರತ್ಯೇಕತೆ ವಿರುದ್ಧ ತಾಮ್ರ ಸುರಿಯುವ ಸಂಪರ್ಕ.ದೊಡ್ಡ ತಾಮ್ರದ ಸುರಿಯುವಿಕೆಗೆ ಸಂಪರ್ಕಗೊಂಡಿರುವ ಪ್ಯಾಡ್‌ಗಿಂತ ವಯಾಸ್‌ನೊಂದಿಗೆ ಪ್ರತ್ಯೇಕವಾದ ಪ್ಯಾಡ್ ಶಾಖವನ್ನು ಚೆನ್ನಾಗಿ ಹೊರಹಾಕುತ್ತದೆ, ಏಕೆಂದರೆ ಸುರಿಯುವಿಕೆಯು ಸುತ್ತುವರಿದ ಉಷ್ಣ ಮಾರ್ಗವನ್ನು ಹೊಂದಿದ್ದರೆ ಮಾತ್ರ ಶಾಖ ಸಿಂಕ್ ಆಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತದೆ. ಆಂತರಿಕ ಪ್ಲೇನ್‌ಗಳೊಂದಿಗೆ ಬಹು{1}}ಲೇಯರ್ ಬೋರ್ಡ್‌ನಲ್ಲಿ, ಥರ್ಮಲ್ ವಯಾಸ್ ಮೂಲಕ ಪವರ್ ಪ್ಲೇನ್‌ಗೆ ಕರೆಂಟ್{2}}ಒಯ್ಯುವ ಪ್ಯಾಡ್‌ಗಳನ್ನು ಸಂಪರ್ಕಿಸುವುದು ಅತ್ಯಂತ ಪರಿಣಾಮಕಾರಿ ಶಾಖ ನಿರ್ವಹಣೆ ವಿಧಾನವಾಗಿದೆ.

ಪ್ಯಾಡ್ ಗಾತ್ರ.ದೊಡ್ಡ ಪ್ಯಾಡ್‌ಗಳು ಶಾಖವನ್ನು ಹರಡುತ್ತವೆ ಆದರೆ RF ಅಪ್ಲಿಕೇಶನ್‌ಗಳಿಗೆ ಸಂಬಂಧಿಸಿದ ಇಂಡಕ್ಟನ್ಸ್ ಮತ್ತು ಕೆಪಾಸಿಟನ್ಸ್ - ಅನ್ನು ಹೆಚ್ಚಿಸುತ್ತವೆ. DC ಚಾರ್ಜಿಂಗ್‌ಗಾಗಿ, ಪ್ಯಾಡ್ ಅನ್ನು ಪ್ರಸ್ತುತ ಅಗತ್ಯಕ್ಕೆ ತಕ್ಕಂತೆ ಗಾತ್ರ ಮಾಡಿ, ಪಿನ್‌ಗೆ ಸರಿಹೊಂದುವ ಕನಿಷ್ಠಕ್ಕೆ ಅಲ್ಲ.

ಯಾವಾಗ ಪೋಗೊ ಪಿನ್ ಕಾಂಟ್ಯಾಕ್ಟ್ ಪ್ಯಾಡ್ ಸರಿಯಾದ ಪರಿಹಾರವಲ್ಲ

ವ್ಯಾಪಕ ಶ್ರೇಣಿಯ ಅಪ್ಲಿಕೇಶನ್‌ಗಳಿಗಾಗಿ ನಾವು ಸ್ಪ್ರಿಂಗ್ ಕಾಂಟ್ಯಾಕ್ಟ್ ಪ್ಯಾಡ್‌ಗಳನ್ನು ಶಿಫಾರಸು ಮಾಡುತ್ತೇವೆ, ಆದರೆ ವಿಭಿನ್ನ ವಿಧಾನವು ಉತ್ತಮವಾದ ಸಂದರ್ಭಗಳಿವೆ - ಮತ್ತು ಟೂಲಿಂಗ್ ಅನ್ನು ಕತ್ತರಿಸಿದ ನಂತರ ನಾವು ಈಗ ನಿಮಗೆ ಹೇಳಲು ಬಯಸುತ್ತೇವೆ.

ತುಂಬಾ ಕಡಿಮೆ ಅಳವಡಿಕೆ ಎಣಿಕೆ, ಶಾಶ್ವತ ಸಂಪರ್ಕಕ್ಕೆ ಆದ್ಯತೆ.ಜೋಡಣೆಯ ಸಮಯದಲ್ಲಿ ಸಂಪರ್ಕವನ್ನು ಒಮ್ಮೆ ಮಾಡಲಾಗಿದ್ದರೆ ಮತ್ತು ಮತ್ತೆ ಎಂದಿಗೂ ಮುರಿಯದಿದ್ದರೆ, ಬೆಸುಗೆ ಜಂಟಿ ಅಥವಾ ಪ್ರೆಸ್{0}}ಫಿಟ್ ಸಂಪರ್ಕವು ಹೆಚ್ಚು ವಿಶ್ವಾಸಾರ್ಹ ಮತ್ತು ಕಡಿಮೆ ವೆಚ್ಚದಾಯಕವಾಗಿದೆ. ಪುನರಾವರ್ತಿತ ಸಂಯೋಗದ ಚಕ್ರಗಳು ವಿನ್ಯಾಸದ ಅವಶ್ಯಕತೆಯಿರುವಾಗ ವಸಂತ ಸಂಪರ್ಕಗಳು ಮೌಲ್ಯವನ್ನು ಸೇರಿಸುತ್ತವೆ.

ಯಾಂತ್ರಿಕ ಲಾಕ್ ಇಲ್ಲದೆ ಹೆಚ್ಚಿನ-ಕಂಪನ ಪರಿಸರಗಳು.ಪೊಗೊ ಪಿನ್ ಸಂಪರ್ಕಗಳು ಕೇವಲ ಸ್ಪ್ರಿಂಗ್ ಫೋರ್ಸ್ ಮೂಲಕ ಸಂಪರ್ಕವನ್ನು ನಿರ್ವಹಿಸುತ್ತವೆ. ನಿರಂತರ ಹೆಚ್ಚಿನ{1}}ಕಂಪನ ಪರಿಸರದಲ್ಲಿ (ವಾಹನ ಪವರ್‌ಟ್ರೇನ್‌ಗಳು, ಭಾರೀ ಕೈಗಾರಿಕಾ ಯಂತ್ರೋಪಕರಣಗಳು), ವಸತಿ ಜೋಡಿಸಿದಂತೆ ಕಂಡುಬಂದಾಗಲೂ ಸ್ಪ್ರಿಂಗ್ ಕಂಪನದ ಅಡಿಯಲ್ಲಿ ಸಂಪರ್ಕವನ್ನು ಕಳೆದುಕೊಳ್ಳಬಹುದು. ಈ ಸಂದರ್ಭಗಳಲ್ಲಿ, ದ್ವಿತೀಯ ಧಾರಣದೊಂದಿಗೆ ಲಾಕಿಂಗ್ ಕನೆಕ್ಟರ್‌ಗಳನ್ನು ನಿರ್ದಿಷ್ಟಪಡಿಸಿ.

IP ಸೀಲಿಂಗ್ ಇಲ್ಲದ ಮಾಲಿನ್ಯ-ಭಾರೀ ಪರಿಸರಗಳು.ಸರಿಯಾದ ಸೀಲಿಂಗ್ ಇಲ್ಲದೆ ದ್ರವಗಳು, ಕೃಷಿ ರಾಸಾಯನಿಕಗಳು ಅಥವಾ ಗಣಿಗಾರಿಕೆ ಧೂಳನ್ನು ಕತ್ತರಿಸುವ ಸ್ಪ್ರಿಂಗ್ ಕಾಂಟ್ಯಾಕ್ಟ್ ಪ್ಯಾಡ್ ಚಿನ್ನದ ಲೇಪನದ ಗುಣಮಟ್ಟವನ್ನು ಲೆಕ್ಕಿಸದೆ ಮಾಲಿನ್ಯದಿಂದ ವಿಫಲಗೊಳ್ಳುತ್ತದೆ. ಸಂಪರ್ಕ ಇಂಟರ್ಫೇಸ್ ಸುತ್ತಲೂ ಪರಿಸರದ ಸೀಲಿಂಗ್ ಅನ್ನು ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗದಿದ್ದರೆ, ಬದಲಿಗೆ ಮೊಹರು ಕನೆಕ್ಟರ್ ಸಿಸ್ಟಮ್ ಅನ್ನು ಆಯ್ಕೆಮಾಡಿ.

Extremely high current density (>ಪ್ರತಿ ಸಂಪರ್ಕಕ್ಕೆ 10 ಎ).ಒಂದೇ ಸಂಪರ್ಕದಲ್ಲಿ 10 ಎ ಮೇಲೆ, ಸ್ಟ್ಯಾಂಡರ್ಡ್ ಸ್ಪ್ರಿಂಗ್ ಸಂಪರ್ಕ ಜ್ಯಾಮಿತಿಗಳೊಂದಿಗೆ ಉಷ್ಣ ನಿರ್ವಹಣೆ ತುಂಬಾ ಕಷ್ಟಕರವಾಗುತ್ತದೆ. ಬಸ್ ಬಾರ್ ಅಥವಾ ಹೆಚ್ಚಿನ-ಪ್ರಸ್ತುತ ಕನೆಕ್ಟರ್ ಪರಿಹಾರಗಳು ಹೆಚ್ಚು ಸೂಕ್ತವಾಗಿವೆ.

ಅಪ್ಲಿಕೇಶನ್ ಉದಾಹರಣೆಗಳು

ಧರಿಸಬಹುದಾದ ಚಾರ್ಜಿಂಗ್ ಸಂಪರ್ಕಗಳು

ಸ್ಮಾರ್ಟ್ ವಾಚ್ ಮತ್ತು ಫಿಟ್‌ನೆಸ್ ಟ್ರ್ಯಾಕರ್ ಚಾರ್ಜಿಂಗ್ ಡಾಕ್‌ಗಳು ಸ್ಪ್ರಿಂಗ್ ಕಾಂಟ್ಯಾಕ್ಟ್ ಪ್ಯಾಡ್‌ಗಳಿಗಾಗಿ ಅತ್ಯಧಿಕ-ವಾಲ್ಯೂಮ್ ಅಪ್ಲಿಕೇಶನ್ ಆಗಿದೆ. ವಿನ್ಯಾಸದ ನಿರ್ಬಂಧಗಳು ಬಿಗಿಯಾಗಿವೆ: ಪ್ಯಾಡ್ ಪ್ರದೇಶವು ಚಿಕ್ಕದಾಗಿದೆ, ಅಳವಡಿಕೆ ಎಣಿಕೆ ಹೆಚ್ಚಾಗಿರುತ್ತದೆ (ಪ್ರತಿದಿನ-ಸ್ಮಾರ್ಟ್‌ವಾಚ್ ಡಾಕ್‌ಗಳನ್ನು ವರ್ಷಕ್ಕೆ 365 ಬಾರಿ ಬಳಸಿ), ಮತ್ತು ಜಲನಿರೋಧಕ ಅವಶ್ಯಕತೆಗಳು (IPX7 ಅಥವಾ IP68) ಸಂಪರ್ಕದ ಸುತ್ತಲೂ ಸೀಲಿಂಗ್ ಅನ್ನು ಹೇಗೆ ಜೋಡಿಸಬಹುದು ಎಂಬುದನ್ನು ನಿರ್ಬಂಧಿಸುತ್ತದೆ.

ಅನೇಕ ಧರಿಸಬಹುದಾದ ಪ್ಲಾಟ್‌ಫಾರ್ಮ್‌ಗಳಲ್ಲಿ ಸಂಪರ್ಕ ವಿನ್ಯಾಸಗಳನ್ನು ಚಾರ್ಜ್ ಮಾಡುವಲ್ಲಿ ನಾವು ಕೆಲಸ ಮಾಡಿದ್ದೇವೆ. ಬಹು-ವರ್ಷದ ದೈನಂದಿನ ಬಳಕೆಗಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾದ ಉತ್ಪನ್ನಗಳ ಮೇಲಿನ ENIG ಪ್ಯಾಡ್‌ಗಳು ನಾವು ಕಾಣುವ ಸಾಮಾನ್ಯ ತಪ್ಪಿಸಬಹುದಾದ ವೈಫಲ್ಯವಾಗಿದೆ. 0.5 μm ನಲ್ಲಿ ಗಟ್ಟಿಯಾದ ಚಿನ್ನವನ್ನು ನಿರ್ದಿಷ್ಟಪಡಿಸುವುದು ಪ್ರತಿ ಬೋರ್ಡ್‌ಗೆ ಕೆಲವು ಸೆಂಟ್‌ಗಳನ್ನು ಸೇರಿಸುತ್ತದೆ; ವಾರೆಂಟಿ ರಿಟರ್ನ್‌ನಲ್ಲಿ ಚಾರ್ಜಿಂಗ್ ಸಂಪರ್ಕಗಳನ್ನು ಬದಲಾಯಿಸುವುದರಿಂದ ಗಮನಾರ್ಹವಾಗಿ ಹೆಚ್ಚು ವೆಚ್ಚವಾಗುತ್ತದೆ.

ವೈದ್ಯಕೀಯ ಇನ್-ವಿಟ್ರೋ ಡಯಾಗ್ನೋಸ್ಟಿಕ್ಸ್

IVD ಸಾಧನಗಳಿಗೆ ಜೈವಿಕ ಮಾದರಿಗಳು ಅಥವಾ ಕ್ಲಿನಿಕಲ್ ಸಿಬ್ಬಂದಿಯ ಕೈಗಳನ್ನು ಸಂಪರ್ಕಿಸಬಹುದಾದ ಯಾವುದೇ ಮೇಲ್ಮೈಗೆ ಜೈವಿಕ ಹೊಂದಾಣಿಕೆಯ ಅನುಸರಣೆ ಅಗತ್ಯವಿರುತ್ತದೆ. ಈ ಅಪ್ಲಿಕೇಶನ್‌ಗಳಲ್ಲಿನ ಕಾಂಟ್ಯಾಕ್ಟ್ ಪ್ಯಾಡ್‌ಗಳನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ಟೆಸ್ಟ್ ಫಿಕ್ಚರ್ ಇಂಟರ್‌ಫೇಸ್‌ಗಳಲ್ಲಿ ಬಳಸಲಾಗುತ್ತದೆ, ರೋಗಿಯ-ಸಂಪರ್ಕ ಮೇಲ್ಮೈಗಳಲ್ಲಿ ಅಲ್ಲ, ಆದರೆ ದಸ್ತಾವೇಜನ್ನು ಅಗತ್ಯತೆಗಳು ಇನ್ನೂ ಗಮನಾರ್ಹವಾಗಿವೆ. ನಾವು ಮೆಟೀರಿಯಲ್ ಡೇಟಾ ಶೀಟ್‌ಗಳು, RoHS/ರೀಚ್ ಅನುಸರಣೆ ದಸ್ತಾವೇಜನ್ನು ಮತ್ತು ವೈದ್ಯಕೀಯ ಗ್ರಾಹಕರಿಗೆ ಪ್ರಮಾಣಿತವಾಗಿ ಪತ್ತೆಹಚ್ಚುವ ದಾಖಲೆಗಳನ್ನು ಪೂರೈಸುತ್ತೇವೆ.

ICT ಮತ್ತು FCT ಪರೀಕ್ಷಾ ನೆಲೆವಸ್ತುಗಳು

ಯಾವುದೇ ಉತ್ಪನ್ನ ಅಪ್ಲಿಕೇಶನ್‌ಗಿಂತ - ಹೆಚ್ಚು -ಸಾಂದ್ರತೆಯ SMT ಟೆಸ್ಟ್ ಪಾಯಿಂಟ್ ಪ್ಯಾಡ್‌ಗಳು ಸರ್ಕ್ಯುಟ್ ಮತ್ತು ಫಂಕ್ಷನಲ್ ಟೆಸ್ಟ್ ಫಿಕ್ಸ್‌ಚರ್‌ಗಳ ಚಕ್ರದಲ್ಲಿ ಒಂದು ವಿಶಿಷ್ಟವಾದ ICT ಫಿಕ್ಚರ್ ದಿನಕ್ಕೆ 1,000 ಬೋರ್ಡ್ ಪರೀಕ್ಷೆಗಳನ್ನು ನೋಡಬಹುದು. ಆ ದರದಲ್ಲಿ, ನಾಲ್ಕು ತಿಂಗಳೊಳಗೆ 100,000-ಸೈಕಲ್ ರೇಟಿಂಗ್ ಅನ್ನು ತಲುಪಲಾಗುತ್ತದೆ. ಈ ಅಪ್ಲಿಕೇಶನ್‌ಗಳಿಗಾಗಿ, ನಾವು ಗರಿಷ್ಠ-ಗಡಸುತನದ ಚಿನ್ನದ ಲೇಪನವನ್ನು ನಿರ್ದಿಷ್ಟಪಡಿಸುತ್ತೇವೆ ಮತ್ತು ಕ್ಯಾಲೆಂಡರ್ ಸಮಯದ ಬದಲಿಗೆ ನಿಜವಾದ ಸೈಕಲ್ ಎಣಿಕೆಗಳ ಆಧಾರದ ಮೇಲೆ ಫಿಕ್ಚರ್ ನಿರ್ವಹಣೆ ವೇಳಾಪಟ್ಟಿಗಳನ್ನು ಶಿಫಾರಸು ಮಾಡುತ್ತೇವೆ.

ಆಟೋಮೋಟಿವ್ ಬೋರ್ಡ್-ನಿಂದ-ಬೋರ್ಡ್ ಸಂಪರ್ಕಗಳು

ಇಸಿಯುಗಳು, ಸಂವೇದಕ ಮಾಡ್ಯೂಲ್‌ಗಳು ಮತ್ತು ವಿದ್ಯುತ್ ವಿತರಣಾ ಮಂಡಳಿಗಳ ನಡುವಿನ ಸಂಪರ್ಕಗಳು ಸಾಂಪ್ರದಾಯಿಕ ವೈರ್ ಸರಂಜಾಮು ಕನೆಕ್ಟರ್‌ಗಳಿಗಿಂತ ಹೆಚ್ಚಾಗಿ ವಸಂತ ಸಂಪರ್ಕ ಸಂಪರ್ಕಸಾಧನಗಳನ್ನು ಬಳಸುತ್ತವೆ. ಈ ಅಪ್ಲಿಕೇಶನ್‌ಗಳು AEC-Q200 ಕಾಂಪೊನೆಂಟ್ ಅರ್ಹತೆಯನ್ನು ಪೂರೈಸಬೇಕು ಮತ್ತು ಥರ್ಮಲ್ ಸೈಕ್ಲಿಂಗ್ (-40 ಡಿಗ್ರಿಯಿಂದ +125 ಡಿಗ್ರಿ ವರೆಗೆ ), ISO 16750 ಗೆ ಕಂಪನ ಮತ್ತು ISO 6270 ಗೆ ತೇವಾಂಶದ ಮಾನ್ಯತೆಗೆ ಒಳಪಟ್ಟಿರುತ್ತದೆ.

ಕಸ್ಟಮ್ ವಿನ್ಯಾಸ ಪ್ರಕ್ರಿಯೆ

• ಪ್ರಮಾಣಿತ ಯೋಜನೆಗಳು: ವಿನ್ಯಾಸ ರೇಖಾಚಿತ್ರಗಳನ್ನು 1 ವ್ಯವಹಾರ ದಿನದೊಳಗೆ ವಿತರಿಸಲಾಗುತ್ತದೆ
• ವಿಶೇಷ ರಚನೆಗಳು: ವಿನ್ಯಾಸ ರೇಖಾಚಿತ್ರಗಳನ್ನು 1-3 ವ್ಯವಹಾರ ದಿನಗಳಲ್ಲಿ ವಿತರಿಸಲಾಗುತ್ತದೆ

ಡೆಲಿವರಿಬಲ್ಸ್

1. 2D ರೇಖಾಚಿತ್ರಗಳು ಮತ್ತು ವಿಶೇಷಣಗಳು
2. 3D ಮಾದರಿಗಳು
3. ವಸ್ತು ಮತ್ತು ಲೇಪನ ಶಿಫಾರಸುಗಳು
4. ಉದ್ಧರಣ
5. ಮೂಲಮಾದರಿಯ ಬೆಂಬಲ: ಕಸ್ಟಮ್ ಅಚ್ಚು ತಯಾರಿಕೆ ಅಥವಾ ಮಾದರಿ ಮಾದರಿ ತಯಾರಿಕೆ.

ಪದೇ ಪದೇ ಕೇಳಲಾಗುವ ಪ್ರಶ್ನೆಗಳು

ಪೋಗೊ ಪಿನ್ ಸಂಪರ್ಕಕ್ಕೆ ಸರಿಯಾದ ಪ್ಯಾಡ್ ಗಾತ್ರ ಯಾವುದು?

PCB ಫ್ಯಾಬ್ರಿಕೇಶನ್ ಟಾಲರೆನ್ಸ್ ಮತ್ತು ಮೆಕ್ಯಾನಿಕಲ್ ಅಲೈನ್‌ಮೆಂಟ್ ಫ್ಲೋಟ್‌ಗಾಗಿ ಪ್ಯಾಡ್ ವ್ಯಾಸವು ಪಿನ್ ಪ್ಲಂಗರ್ ವ್ಯಾಸದ ಜೊತೆಗೆ 0.5-0.8 ಮಿಮೀ ಆಗಿರಬೇಕು. 1.0 ಎಂಎಂ ಪಿನ್‌ಗೆ, ಅಂದರೆ 1.5–1.8 ಎಂಎಂ ಪ್ಯಾಡ್. ನಿಮ್ಮ ವಸತಿಯು ನಿಖರವಾದ ಜೋಡಣೆ ವೈಶಿಷ್ಟ್ಯಗಳನ್ನು (ಡೋವೆಲ್ ಪಿನ್‌ಗಳು, ಮೋಲ್ಡ್ ಗೈಡ್‌ಗಳು) ಬಳಸಿದರೆ, ನಿಮ್ಮ ವಸತಿ ಸಹಿಷ್ಣುತೆಗಳನ್ನು ಹಂಚಿಕೊಳ್ಳಲು ನೀವು ಇದನ್ನು +0.3 mm - ಗೆ ಬಿಗಿಗೊಳಿಸಬಹುದು ಮತ್ತು ನಾವು ಸಲಹೆ ನೀಡುತ್ತೇವೆ. ಪ್ಯಾಡ್ ಅನ್ನು ಕಡಿಮೆಗೊಳಿಸುವುದು ಮೂಲಮಾದರಿಯ ನಿರ್ಮಾಣಗಳಲ್ಲಿ ಮಧ್ಯಂತರ ಸಂಪರ್ಕಕ್ಕೆ ಸಾಮಾನ್ಯ ಕಾರಣವಾಗಿದೆ.

ENIG ಬದಲಿಗೆ ಗಟ್ಟಿಯಾದ ಚಿನ್ನವನ್ನು ನಾನು ಯಾವಾಗ ಬಳಸಬೇಕು?

ನಿಮ್ಮ ಉತ್ಪನ್ನವು ಅದರ ಸೇವಾ ಜೀವನದಲ್ಲಿ 3,000 ಕ್ಕಿಂತ ಹೆಚ್ಚು ಬಾರಿ ಸಂಯೋಗಗೊಂಡಿದ್ದರೆ ಮತ್ತು ಗಟ್ಟಿಯಾದ ಚಿನ್ನವನ್ನು ನಿರ್ದಿಷ್ಟಪಡಿಸಿ. ಪ್ರತಿದಿನ ಚಾರ್ಜ್ ಮಾಡಲಾದ ಸ್ಮಾರ್ಟ್ ವಾಚ್‌ಗಾಗಿ, ಉತ್ಪನ್ನದ ಜೀವಿತಾವಧಿಯಲ್ಲಿ ಎಂಟು ವರ್ಷಗಳಲ್ಲಿ - ಮಿತಿಯನ್ನು ತಲುಪಲಾಗುತ್ತದೆ. ಪರೀಕ್ಷಾ ಪಂದ್ಯಕ್ಕಾಗಿ, ಇದು ದಿನಗಳಲ್ಲಿ ತಲುಪುತ್ತದೆ. ಕಡಿಮೆ-ಸೈಕಲ್ ಅಪ್ಲಿಕೇಶನ್‌ಗಳಿಗೆ ಅಥವಾ ಯಾಂತ್ರಿಕವಾಗಿ ಸಂಪರ್ಕಿಸುವುದಕ್ಕಿಂತ ಹೆಚ್ಚಾಗಿ ಬೆಸುಗೆ ಹಾಕಲು ಅಗತ್ಯವಿರುವ ಪ್ಯಾಡ್‌ಗಳಿಗೆ ENIG ಸೂಕ್ತವಾಗಿದೆ.

ಒಂದೇ ಕಾಂಟ್ಯಾಕ್ಟ್ ಪ್ಯಾಡ್ ಎಷ್ಟು ಕರೆಂಟ್ ಅನ್ನು ಸಾಗಿಸಬಹುದು?

ಚೆನ್ನಾಗಿ ಗಾಳಿಯಾಡುವ ಪರಿಸರದಲ್ಲಿ 2 oz ತಾಮ್ರದ ಮೇಲೆ ಸರಿಯಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಿದ ಪ್ಯಾಡ್ 25 ಡಿಗ್ರಿ ಸುತ್ತುವರಿದಿರುವಾಗ 30 ಡಿಗ್ರಿಗಿಂತ ಕಡಿಮೆ ತಾಪಮಾನದೊಂದಿಗೆ 3-5 A ಅನ್ನು ಸಾಗಿಸಬಹುದು. 85 ಡಿಗ್ರಿ ಸುತ್ತುವರಿದಿರುವಾಗ 50-60% ಗೆ ಡಿರೇಟ್ ಮಾಡಿ. 5 ಎ ಮೇಲಿನ ಲೋಡ್‌ಗಳಿಗೆ, ಒಂದೇ ಗಾತ್ರದ ಪ್ಯಾಡ್‌ಗಿಂತ ಸಮಾನಾಂತರ ಪ್ಯಾಡ್‌ಗಳನ್ನು ನಾವು ಶಿಫಾರಸು ಮಾಡುತ್ತೇವೆ - ಇದು ವಿದ್ಯುತ್ ಮತ್ತು ಥರ್ಮಲ್ ಲೋಡ್ ಎರಡನ್ನೂ ಹೆಚ್ಚು ಸಮವಾಗಿ ವಿತರಿಸುತ್ತದೆ ಮತ್ತು ಏಕ-ಪಾಯಿಂಟ್ ಸಂಪರ್ಕ ವೈಫಲ್ಯಕ್ಕೆ ಸೂಕ್ಷ್ಮತೆಯನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ.

ಈ ಸಂಪರ್ಕ ಪ್ಯಾಡ್‌ಗಳನ್ನು ಜಲನಿರೋಧಕ ಉತ್ಪನ್ನಗಳಲ್ಲಿ ಬಳಸಬಹುದೇ?

ಹೌದು, ಸಂಪರ್ಕ ಇಂಟರ್ಫೇಸ್ ಸುತ್ತಲೂ ಸರಿಯಾದ ಸೀಲಿಂಗ್ ವಿನ್ಯಾಸದೊಂದಿಗೆ. ಪ್ಯಾಡ್ ಸ್ವತಃ ಜಲನಿರೋಧಕ ಅಂಶವಲ್ಲ - ಹೌಸಿಂಗ್ ಗ್ಯಾಸ್ಕೆಟ್ ಅಥವಾ ಓವರ್‌ಮೋಲ್ಡ್ ಸೀಲ್ ಆಗಿದೆ. ನಾವು ಧರಿಸಬಹುದಾದ ಮತ್ತು ಕೈಗಾರಿಕಾ ಅಪ್ಲಿಕೇಶನ್‌ಗಳಾದ್ಯಂತ IP67 ಮತ್ತು IP68 ವಿನ್ಯಾಸಗಳನ್ನು ಬೆಂಬಲಿಸಿದ್ದೇವೆ. ಸ್ಪ್ರಿಂಗ್ ಕಂಪ್ರೆಷನ್ ಫೋರ್ಸ್‌ನೊಂದಿಗೆ ಸೀಲಿಂಗ್ ಮೇಲ್ಮೈ ಯಾಂತ್ರಿಕವಾಗಿ ಹೊಂದಿಕೊಳ್ಳುತ್ತದೆ ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳುವುದು ಕೀಲಿಯಾಗಿದೆ; ಹೆಚ್ಚಿನ ಸಂಕೋಚನ ಬಲವು ಮೃದುವಾದ ಗ್ಯಾಸ್ಕೆಟ್‌ಗಳನ್ನು ವಿರೂಪಗೊಳಿಸುತ್ತದೆ ಮತ್ತು ವಾಸ್ತವವಾಗಿ ಸೀಲ್ ಅನ್ನು ರಾಜಿ ಮಾಡಬಹುದು.

ಪಕ್ಕದ ಪ್ಯಾಡ್‌ಗಳ ನಡುವಿನ ಕನಿಷ್ಠ ಅಂತರ ಎಷ್ಟು?

ಪಕ್ಕದ ಪ್ಯಾಡ್‌ಗಳ ನಡುವಿನ ಕನಿಷ್ಟ ಕೀಪ್{0}}ಔಟ್ ಝೋನ್ 0.8 ಎಂಎಂ ವ್ಯಾಸಕ್ಕಿಂತ ಕಡಿಮೆ ಇರುವ ಪ್ಯಾಡ್‌ಗಳಿಗೆ 0.3 ಎಂಎಂ ಮತ್ತು ದೊಡ್ಡ ಪ್ಯಾಡ್‌ಗಳಿಗೆ 0.5–0.8 ಎಂಎಂ. ಇವುಗಳು ಹೆಚ್ಚಿನ-ವೋಲ್ಟೇಜ್ ಅಪ್ಲಿಕೇಶನ್‌ಗಳು ಅಥವಾ ಅಧಿಕ-ಫ್ರೀಕ್ವೆನ್ಸಿ ಸಿಗ್ನಲ್‌ಗಳಿಗಾಗಿ ಉತ್ಪಾದನಾ ಕನಿಷ್ಠ -, ಕ್ರೀಪೇಜ್ ಮತ್ತು ಕ್ಲಿಯರೆನ್ಸ್ ಅಗತ್ಯತೆಗಳು ಅಥವಾ ಸಿಗ್ನಲ್ ಇಂಟೆಗ್ರಿಟಿ ಮಾಡೆಲಿಂಗ್ ಆಧಾರದ ಮೇಲೆ ಅಂತರವನ್ನು ಹೆಚ್ಚಿಸುತ್ತವೆ.

ಉತ್ಪಾದನಾ ವಿನ್ಯಾಸದಲ್ಲಿ ಸಂಪರ್ಕ ಪ್ರತಿರೋಧವನ್ನು ನಾನು ಹೇಗೆ ಕಡಿಮೆ ಮಾಡುವುದು?

ಮೂರು ಅಂಶಗಳು ಸಂಪರ್ಕ ಪ್ರತಿರೋಧವನ್ನು ಹೆಚ್ಚಿಸುತ್ತವೆ: ಲೋಹಲೇಪನ ವಾಹಕತೆ ಮತ್ತು ದಪ್ಪ, ಸಂಪರ್ಕ ಬಲ ಮತ್ತು ಮೇಲ್ಮೈ ಸ್ವಚ್ಛತೆ. 0.5 μm ನಲ್ಲಿ ಗಟ್ಟಿಯಾದ ಚಿನ್ನದ ಲೇಪನ, 80 gf ಗಿಂತ ಹೆಚ್ಚಿನ ಸಂಪರ್ಕ ಬಲ, ಮತ್ತು ಒರೆಸುವ ಸಂಪರ್ಕ ರೇಖಾಗಣಿತವು ಉತ್ಪಾದನೆಯಲ್ಲಿ 20 mΩ ಅಡಿಯಲ್ಲಿ ವಿಶ್ವಾಸಾರ್ಹವಾಗಿ ಸಾಧಿಸುತ್ತದೆ. ಪ್ರೊಡಕ್ಷನ್ ಬೋರ್ಡ್‌ಗಳಲ್ಲಿ ನೀವು ಹೆಚ್ಚಿನ ಪ್ರತಿರೋಧವನ್ನು ಅಳೆಯುತ್ತಿದ್ದರೆ, ಪ್ಯಾಡ್ ಮೇಲ್ಮೈ ಆಕ್ಸಿಡೀಕರಣವನ್ನು ಪರಿಶೀಲಿಸಿ (6 ತಿಂಗಳಿಗಿಂತ ಹೆಚ್ಚು ಕಾಲ ಸಂಗ್ರಹಿಸಲಾದ ENIG ಬೋರ್ಡ್‌ಗಳು ಅಳೆಯಬಹುದಾದ ಪ್ರತಿರೋಧ ಹೆಚ್ಚಳವನ್ನು ತೋರಿಸುತ್ತವೆ) ಮತ್ತು ನಿಮ್ಮ ವಸತಿ ನಿರ್ದಿಷ್ಟಪಡಿಸಿದ ಪಿನ್ ಕಂಪ್ರೆಷನ್ ಅನ್ನು ಸಾಧಿಸುತ್ತಿದೆಯೇ ಎಂದು ಪರಿಶೀಲಿಸಿ.

ನೀವು ಸಣ್ಣ-ಬ್ಯಾಚ್ ಅಥವಾ ಪ್ರೊಟೊಟೈಪ್ ಆರ್ಡರ್‌ಗಳನ್ನು ಬೆಂಬಲಿಸುತ್ತೀರಾ?

ಹೌದು. ಮೂಲಮಾದರಿಯ ಹಂತದಲ್ಲಿ ನಾವು ಕನಿಷ್ಟ ಆದೇಶದ ಅವಶ್ಯಕತೆಯನ್ನು ಹೊಂದಿಲ್ಲ. ಸ್ಟ್ಯಾಂಡರ್ಡ್ ಜ್ಯಾಮಿತಿಗಳಿಗೆ ಪ್ರಮುಖ ಸಮಯವು ಗರ್ಬರ್ಸ್ ಮತ್ತು ಉದ್ಧರಣಕ್ಕಾಗಿ 3-5 ವ್ಯವಹಾರ ದಿನಗಳು; ಪ್ರೋಟೋಟೈಪ್ ಬೋರ್ಡ್ ಉತ್ಪಾದನೆಯು ನಿಮ್ಮ ಫ್ಯಾಬ್ ಅನ್ನು ಅವಲಂಬಿಸಿರುತ್ತದೆ, ನಮ್ಮದಲ್ಲ. ಕಸ್ಟಮ್ ಜ್ಯಾಮಿತಿಗಳಿಗಾಗಿ, DFM ಪರಿಶೀಲನೆ ಮತ್ತು ಪರಿಕರಗಳ ಪರಿಶೀಲನೆಗಾಗಿ ನಮಗೆ ಸಾಮಾನ್ಯವಾಗಿ ಒಂದು ಹೆಚ್ಚುವರಿ ವಾರದ ಅಗತ್ಯವಿದೆ.

ನಿಮ್ಮ ಸಂಪರ್ಕ ಪ್ಯಾಡ್ ಉತ್ಪನ್ನಗಳಿಗೆ ಯಾವ ಪ್ರಮಾಣೀಕರಣಗಳು ಅನ್ವಯಿಸುತ್ತವೆ?

ಪ್ರಮಾಣಿತ ಸಾಗಣೆಗಳು RoHS ಡೈರೆಕ್ಟಿವ್ 2011/65/EU ಮತ್ತು ರೀಚ್ SVHC ನಿಯಮಗಳಿಗೆ ಅನುಗುಣವಾಗಿರುತ್ತವೆ. ISO 9001:2015 ಪ್ರಮಾಣೀಕರಣವು ನಮ್ಮ ಉತ್ಪಾದನಾ ಸೌಲಭ್ಯವನ್ನು ಒಳಗೊಂಡಿದೆ. ಮೆಟೀರಿಯಲ್ ಡೇಟಾ ಶೀಟ್‌ಗಳು ಮತ್ತು ಪರೀಕ್ಷಾ ವರದಿಗಳು ವಿನಂತಿಯ ಮೇರೆಗೆ ಲಭ್ಯವಿದೆ.

ಒಂದು ನೋಟದಲ್ಲಿ ತಾಂತ್ರಿಕ ವಿಶೇಷಣಗಳು

ನಿಖರವಾದ ಇಂಟರ್‌ಕನೆಕ್ಟ್‌ಗಳು ಮತ್ತು ಧರಿಸಬಹುದಾದ/ವೈದ್ಯಕೀಯ ಸಾಧನ ಅಭಿವೃದ್ಧಿಯಲ್ಲಿ 12 ವರ್ಷಗಳ ಅನುಭವ ಹೊಂದಿರುವ ಹಿರಿಯ ಅಪ್ಲಿಕೇಶನ್‌ಗಳ ಎಂಜಿನಿಯರ್‌ನಿಂದ ವಿಷಯವನ್ನು ಪರಿಶೀಲಿಸಲಾಗಿದೆ. IEC 60512-6-4 ಮತ್ತು MIL-STD-1344 ಪ್ರತಿ ಆಂತರಿಕ ಪರೀಕ್ಷೆಯ ಆಧಾರದ ಮೇಲೆ ತಾಂತ್ರಿಕ ಡೇಟಾ.

ಕಸ್ಟಮ್ ಪ್ಯಾಡ್ ಲೇಔಟ್ ಶಿಫಾರಸುಗೆ ವಿನಂತಿಸಿ- ನಿಮ್ಮ ಪಿನ್ ವಿವರಣೆ, ವಸತಿ ರೇಖಾಚಿತ್ರ ಮತ್ತು ಸೈಕಲ್/ಪ್ರಸ್ತುತ ಅಗತ್ಯತೆಗಳನ್ನು ಹಂಚಿಕೊಳ್ಳಿ. ನಾವು 3-5 ವ್ಯವಹಾರದ ದಿನಗಳಲ್ಲಿ ಲೇಔಟ್ ಶಿಫಾರಸು ಮತ್ತು ಪ್ಲೇಟಿಂಗ್ ಸ್ಪೆಕ್‌ನೊಂದಿಗೆ ಪ್ರತಿಕ್ರಿಯಿಸುತ್ತೇವೆ.

ಡೌನ್‌ಲೋಡ್: ಪೊಗೊ ಪಿನ್ ಪ್ಯಾಡ್ ವಿನ್ಯಾಸ ಪರಿಶೀಲನಾಪಟ್ಟಿ (PDF)- ಒಂದು ಪುಟದ ಕ್ಷೇತ್ರ ಉಲ್ಲೇಖವು ಪ್ಯಾಡ್ ಗಾತ್ರ, ಪ್ಲೇಟಿಂಗ್ ಆಯ್ಕೆ, ಪ್ರಸ್ತುತ ಡೀಟಿಂಗ್ ಮತ್ತು ಸಾಮಾನ್ಯ ವೈಫಲ್ಯ ವಿಧಾನಗಳನ್ನು ಒಳಗೊಂಡಿದೆ.
